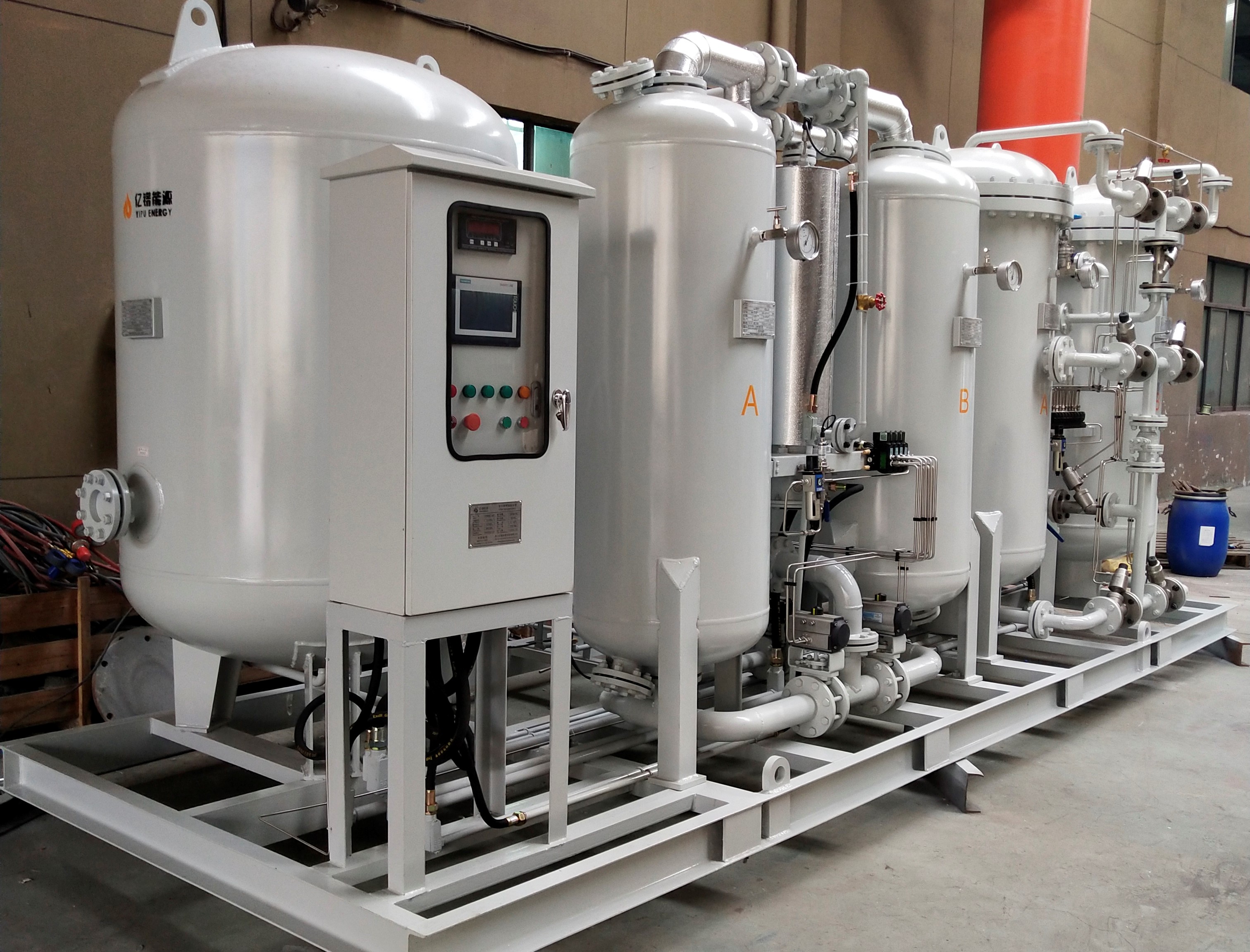

PSA变压吸附制氮机工作流程详解

       PSA变压吸附制氮机在工业生产中与应用广泛,相信很多用户对PSA变压吸附制氮机工作流程很好奇。小面,小编就为大家介绍一下亿镨能源生产的PSA变压吸附组合式制氮机从空压机到制成成品氮气一整套设备的工作流程。

        首先,空气经空压机压缩后,经过除尘、除油、干燥后,进入空气储罐。经过空气进气阀、左吸进气阀进入左吸附塔,塔压力升高,压缩空气中的氧分子被碳分子筛吸附,未吸附的氮气穿过吸附床,经过左吸出气阀,氮气产气阀进入氮气储罐,这个过程称之为左吸,持续时间为几十秒。左吸过程结束后,左吸附塔与右吸附塔通过上、下均压阀连通,使两塔压力达到均衡,这个过程称之为均压,持续时间为2至3秒。均压结束后,压缩空气经过空气进气阀、右吸进气阀进入右吸附塔,压缩空气中的氧分子被碳分子筛吸附,富集的氮气经过右吸出气阀、氮气产气阀进入氮气储罐,这个过程称之为右吸,持续时间为几十秒。同时左吸附塔中碳分子筛吸附的氧气通过左排气阀降压释放回大气当中,此过程称之为解吸。反之左塔吸附时右塔同时也在解吸。
       为使分子筛中降压释放出的氧气完全排放到大气中,氮气通过一个常开的反吹阀吹扫正在解吸的吸附塔,把塔内的氧气吹出吸附塔。这个过程称之为反吹,它与解吸是同时进行的。右吸结束后,进入均压过程,再切换到左吸过程,一直循环进行下去...... 
       PSA变压吸附制氮机的工作流程是由可编程控制器控制三个二位五通先导电磁阀,再由电磁阀分别控制八个气动管道阀的开、闭来完成的。三个二位五通先导电磁阀分别控制左吸、均压、右吸状态。左吸、均压、右吸的时间流程已经存储在可编程控制器中,在断电状态下,三个二位五通先导电磁阀的先导气都接通气动管道阀的关闭口。当流程处于左吸状态时,控制左吸的电磁阀通电,先导气接通左吸进气阀、左吸产气阀、右排气阀开启口,使得这三个阀门打开,完成左吸过程,同时右吸附塔解吸。当流程处于均压状态时,控制均压的电磁阀通电,其它阀关闭;先导气接通上均压阀、下均压阀开启口,使得这两个阀门打开,完成均压过程。当流程处于右吸状态时,控制右吸的电磁阀通电,先导气接通右吸进气阀、右吸产气阀、左排气阀开启口,使得这三个阀门打开,完成右吸过程,同时左吸附塔解吸。每段流程中,除应该打开的阀门外,其它阀门都应处于关闭状态。
想要了解更多PSA变压吸附制氮机信息,可以联系浙江亿镨能源科技有限公司
